Etude de système : Testeur de diode

Question n°1

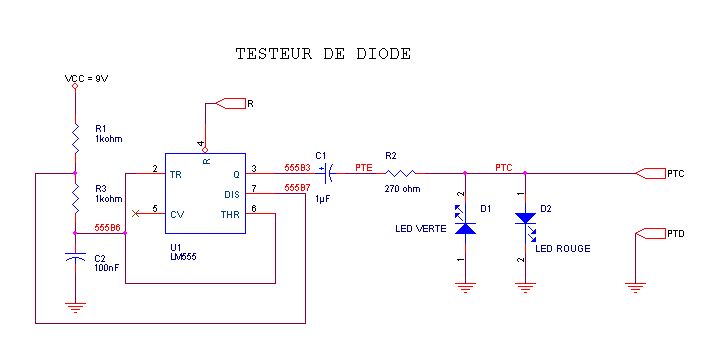

Dans le schéma suivant, donner le mode de fonctionnement du TIMER 555

mode monostable

mode astable

mode MLI

mode trigger

Question n°2

Quelle tension doit on placé sur la broche R afin que le montage fonctionne normalement ?

0V

+9V

Question n°3

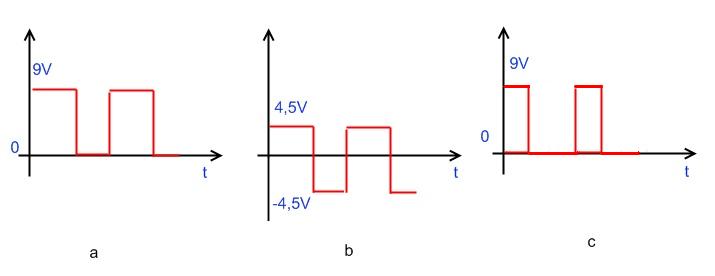

A quel chronogramme correspond le potentiel V555B3 ?

a

b

c

Question n°4

A quel chronogramme correspond le potentiel VPTE ?

a

b

c

Question n°5

Que se passe-t-il lorsqu'il n'y a pas de diode entre PTC et PTD ?

led verte allumée led rouge éteinte

led rouge allumée led verte éteinte

led rouge et verte éteintes

led rouge et verte allumées

Question n°6

Que se passe-t-il lorsqu'une diode, en bonne état, est placée entre PTC et PTD avec la cathode sur PTC ?

led verte allumée led rouge éteinte

led rouge allumée led verte éteinte

led rouge et verte éteintes

led rouge et verte allumées

Question n°7

Que se passe-t-il lorsqu'une diode, en bonne état, est placée entre PTC et PTD avec l'anode sur PTC ?

led verte allumée led rouge éteinte

led rouge allumée led verte éteinte

led rouge et verte éteintes

led rouge et verte allumées

Question n°8

Que se passe-t-il lorsqu'une diode, en court circuit, est placée entre PTC et PTD avec la cathode sur PTC ?

led verte allumée led rouge éteinte

led rouge allumée led verte éteinte

led rouge et verte éteintes

led rouge et verte allumées

Question n°9

Que se passe-t-il lorsqu'une diode, en circuit ouvert, est placée entre PTC et PTD avec l'anode sur PTC ?

led verte allumée led rouge éteinte

led rouge allumée led verte éteinte

led rouge et verte éteintes

led rouge et verte allumées
